Стильная стимпанк лапма

18 августа 2016
0
Екатерина Куценко
Екатерина Куценко

Если у вас осталось немного досок или обрезок от работ по дереву, возможно, остатки мебельного щита, предлагаем сделать стильный аксессуар для вашего дома — лампу-полку в стиле стимпанк. Включатель с реостатом позволить регулировать насыщенность освещения, с этой лампой можно будет читать или использовать ее как ночник. А подставка пригодится для хранения любимых книг.

Материалы для изготовления лампы

  • несколько досок или мебельный щит
  • шпатлёвка для дерева
  • клей ПВА
  • морилка
  • лак
  • патрон Е-27 (2 шт.)
  • лампы эдисона или лампы накаливания Е-27 (2 шт.)
  • провод ШВВП 2×0,5 (2 м)
  • коннекторы
  • термоусадочная трубка
  • колодки
  • диммер
  • вилка
  • ручка регулировки для диммера
  • шайба М8 усиленная

Инструменты

  • лобзик
  • дрель
  • сверла по дереву (3, 6, 8, 10, 16 мм)
  • фрейзер или стамеска
  • отвертка
  • зенкер
  • кусачки
  • плоскогубцы
  • канцелярский нож
  • шурупы по дереву (24 шт.)
  • линейка, циркуль, карандаш
  • наждачная бумага
  • шпатель
  • кисть
  • супер-клей

Распечатайте лист с чертежом. Он рассчитан на мебельный щит толщиной 18 мм. Подставка из мастер-класса собрана из досок разной толщины.

Лобзиком распиливаем щит на части:

  • 150×190 мм (2 шт.) — боковые части подставки, к которым крепятся патроны
  • 88×180 мм (2 шт.) — фронтальная и задняя части короба для разводки. В одну будет врезан диммер, через другую будет выходить провод питания
  • 114×180 мм (2 шт.) — верхняя и нижняя часть короба для разводки

Разбираем диммер. Нам нужен только сам механизм, а декоративные накладки и пластину крепления снимаем.


Размечаем места для просверливания и для диммера. На боковых частях (150×190 мм) отмечаем по 4 места для шурупов (крепление верхней и нижней части распределительного короба), а также место для патрона. Находим середину доски и циркулем отмечаем контур основания патрона. В нижней части окружности отмечаем место для выхода провода.На фронтальной и задней части (88×180 мм) находим середину. В одну будет врезан диммер, через другую будет выходить провод. Также отмечаем места для шурупов


Места для шурупов просверливаем сверлом 3 мм, выходы для проводов от патронов — сверлом 6 мм. Отверстие для регулятора диммера — сверлом 10 мм. На задней крышке просверливаем отверстие сверлом 8 мм. Здесь будет стоять усиленная шайба М8, в качестве декора для выхода провода. Для этой шайбы можно сделать углубление 1 мм сверлом 16 мм (после морилки и лака посадить шайбу на место, при помощи супер-клея).


На одной из досок 88×180 мм с внутренней стороны выбираем углубление под диммер фрейзером или стамеской. Диммер должен плотно входить в углубление и с внешней стороны должны торчать стержень переключателя и резьба (1-2мм). Отверстия под шурупы обрабатываем зенкером.

Собираем подставку на шурупы, предварительно обрабатывая места соединения клеем ПВА.

Шляпки шурупов и щели затираем шпатлёвкой по дереву. После высыхания, шпатлёвку обрабатываем наждачной бумагой.

Покрываем дерево морилкой (2-3 слоя). Между слоями дерево шлифуем мелкой наждачной бумагой. Затем покрываем лаком.

Так как у меня часть досок были старые, захотелось сохранить этот винтажный эффект и на новых деталях. Новые дерево нужно отшлифовать, затем круговыми движениями оставить на доске царапины крупной наждачной бумагой (морилка будет собираться в царапинах и делать их более яркими). Перед нанесением лака, пройдитесь мелкой наждачной бумагой по углам подставки, эмитируя естественные потёртости.

Подставка состарена, покрыта морилкой и лаком. Можно приступать к сборке электрики. От 2-х метрового провода отрезаем 2 куска по 20 см. Эти куски пойдут к патронам.

Схема подключения лампы.

Обжимаем зачищенный провод. Для подсоединения провода к патронам используйте коннектор с кольцом.После того как вы установили коннектор с кольцом, надеваем кусок термоусадочной трубки. При нагревании она плотно обтянет соединение коннектора с проводом.

Подключаем куски провода (20 см) к патронам. Закрепляем основания патронов на шурупы к доске и собираем сами патроны.

На конец провода (160 см) устанавливаем вилку.


Обратную сторону провода продеваем в отверстие в задней крышке подставки. В 15 см от конца провода делаем аккуратный надрез в верхней изоляции и убираем 2 см, стараясь не повредить изоляцию на внутренних проводах. Затем перерезаем бежевый провод, зачищаем и обжимаем коннектором, подключаем к диммеру.

Провода, идущие от патронов, соединяем бежевый с бежевым, голубой с голубым, (обжимаем или спаиваем). Затем через колодку подключаем к общему проводу (бежевый с бежевым, голубой с голубым). Диммер устанавливаем на место и с внешней стороны затягиваем гайкой из комплекта.

Прикручиваем заднюю крышку на место.

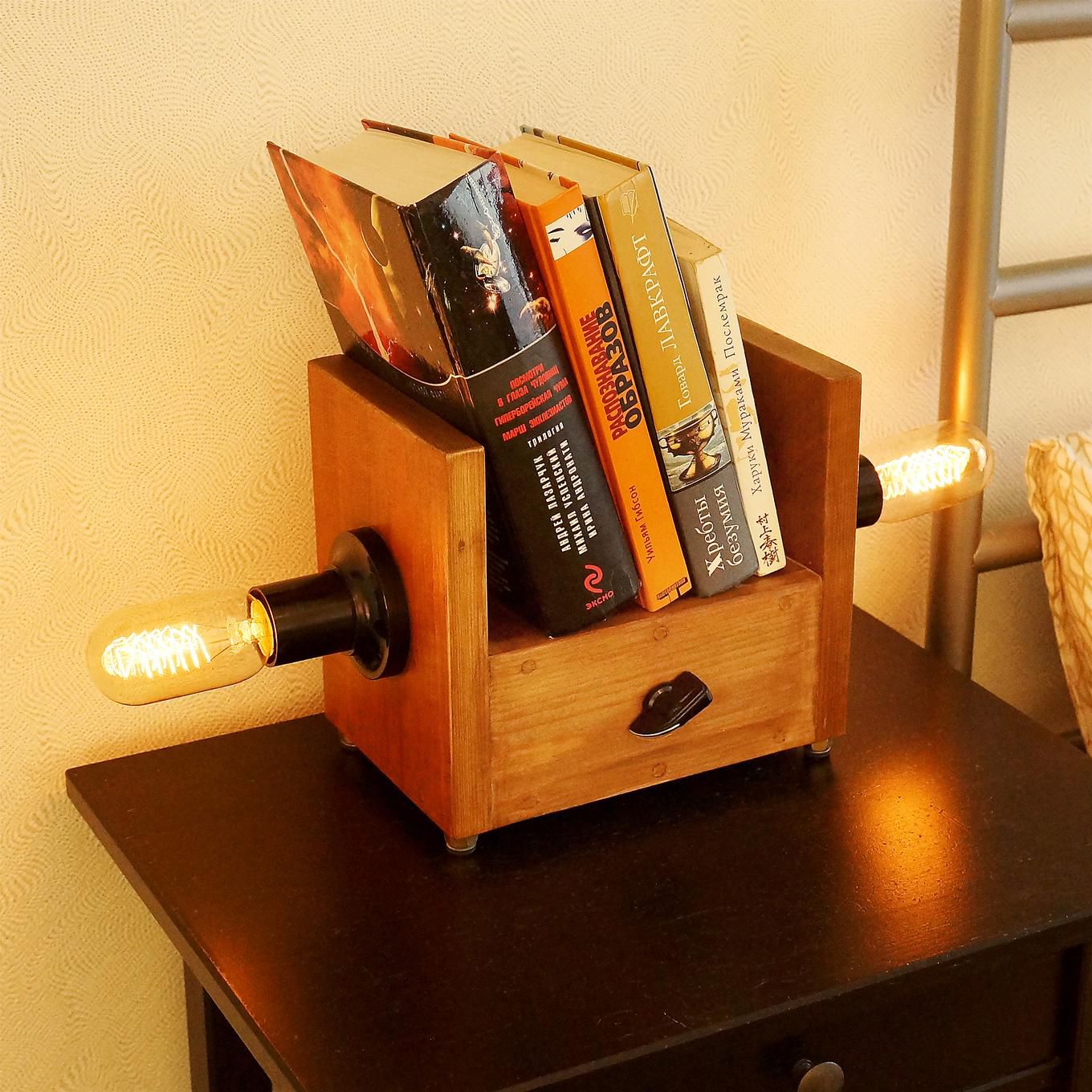

Вкручиваем лампочки и устанавливаем ручку регулировки яркости света. Лампа-подставка для книг готова.
